Brak obrazu na monitorze

Brak sygnału na monitorze nie znaczy jeszcze, że winna jest karta graficzna. Równie często zawodzi kabel, złącze albo ustawienie źródła obrazu w samym monitorze — dlatego diagnozę zaczynamy od rzeczy, które nie wymagają otwierania obudowy.

Kolejność sprawdzania

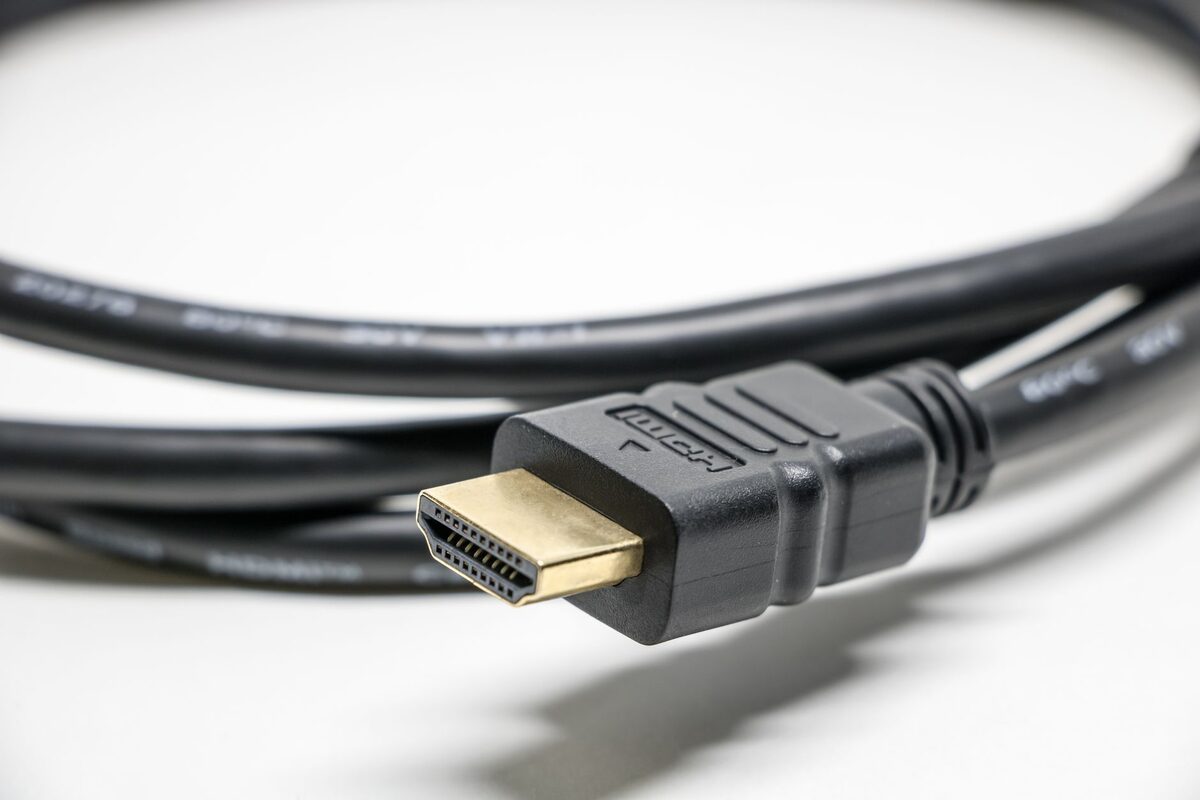

• Inny kabel i inne złącze — HDMI, DisplayPort, DVI. Kable cyfrowe psują się częściej, niż się przyjmuje.
• Wybór źródła sygnału w menu monitora.
• Podłączenie do drugiego wyjścia karty graficznej albo do złącza na płycie głównej, jeśli procesor ma układ zintegrowany.
• Ten sam monitor podpięty do innego komputera.

Kiedy przyczyna jest w komputerze

Jeśli komputer uruchamia się — wentylatory pracują, diody świecą — ale obrazu nie ma na żadnym złączu, sprawdzamy pamięć, kartę graficzną i zasilanie. Warto zwrócić uwagę na sygnały dźwiękowe: sekwencja pisków przy braku obrazu zwykle wskazuje pamięć albo kartę.

Częstym przypadkiem jest karta graficzna wysunięta z gniazda po przenoszeniu komputera — jej ponowne osadzenie rozwiązuje sprawę.

Uszkodzenie karty graficznej

Jeśli karta jest przyczyną, naprawiamy ją punktowo: wymiana elementów sekcji zasilania, przelutowanie połączeń pod układem, wymiana past. To zwykle wielokrotnie tańsze niż zakup nowej karty, zwłaszcza przy modelach wydajniejszych.

Ile to trwa

Diagnoza to zwykle jeden dzień roboczy. Naprawa karty graficznej mieści się w trzech dniach.

Uwaga na monitory

Monitorów nie naprawiamy — zajmujemy się nimi wyłącznie w zakresie diagnozy i podłączenia. Jeśli badanie wskaże na monitor, mówimy o tym wprost, żeby klient nie płacił za sprawdzanie komputera, który działa poprawnie.

Różne warianty braku obrazu

Objaw może występować na kilka sposobów, a każdy z nich kieruje diagnozę w inną stronę. Monitor może od początku wyświetlać komunikat o braku sygnału, mimo że komputer reaguje na przycisk zasilania. Obraz może również pojawić się na chwilę podczas uruchamiania, a następnie zniknąć przed pokazaniem pulpitu. Innym wariantem jest prawidłowa praca przez pewien czas i utrata obrazu dopiero po obciążeniu komputera, na przykład po uruchomieniu gry lub programu wykorzystującego kartę graficzną.

Znaczenie ma także zachowanie monitora. Komunikat „brak sygnału” zwykle oznacza, że urządzenie jest włączone, ale nie odbiera poprawnego sygnału z komputera. Całkowicie ciemny ekran bez podświetlenia i bez menu ekranowego może wskazywać problem po stronie monitora albo jego zasilania. Menu ekranowe to panel ustawień wyświetlany przez sam monitor, niezależnie od systemu operacyjnego. Jeśli menu działa, można wstępnie potwierdzić, że monitor otrzymuje zasilanie i jest zdolny do wyświetlania obrazu.

Zdarza się również, że obraz jest dostępny tylko na jednym wyjściu albo na jednym monitorze w zestawie wielomonitorowym. Przyczyną może być kabel, przejściówka, niewłaściwe źródło sygnału lub konfiguracja systemu. Gdy ekran traci sygnał dopiero po rozgrzaniu komputera, sprawdzane są temperatury oraz stabilność zasilania. Taki objaw może być związany z przegrzewaniem karty graficznej, lecz nie stanowi jeszcze samodzielnego potwierdzenia jej uszkodzenia.

Co oznacza praca wentylatorów i świecące diody

Obracające się wentylatory nie potwierdzają, że komputer przeszedł pełną procedurę uruchamiania. Informują jedynie, że część podzespołów otrzymała zasilanie. Przed wyświetleniem obrazu płyta główna wykonuje test podstawowych elementów komputera. Jeżeli test zatrzyma się na pamięci operacyjnej, procesorze, karcie graficznej lub innym wymaganym podzespole, wentylatory mogą nadal pracować, a monitor pozostanie bez sygnału.

W diagnostyce przydatne są kontrolki na płycie głównej, ekran z kodem błędu albo sygnały dźwiękowe, jeśli dany komputer je obsługuje. Ich znaczenie zależy od modelu płyty i zastosowanego oprogramowania układowego, czyli programu odpowiedzialnego za rozpoczęcie pracy komputera. Z tego powodu samej liczby pisków nie należy interpretować bez sprawdzenia dokumentacji konkretnego urządzenia. Ten sam układ sygnałów nie musi oznaczać identycznej usterki w dwóch różnych komputerach.

Warto też sprawdzić, czy komputer reaguje na klawiaturę i czy system rzeczywiście się uruchamia. Nawet jeśli słychać dźwięk logowania albo pracę dysku, nadal trzeba rozróżnić awarię toru obrazu od problemu z całym procesem startowym. Tor obrazu obejmuje kartę lub układ graficzny, wyjście sygnału, kabel, wejście monitora oraz ustawienia wyświetlania.

Kiedy złącze na płycie głównej nie wyświetli obrazu

Podłączenie monitora do płyty głównej jest użytecznym testem tylko wtedy, gdy procesor ma zintegrowany układ graficzny, a konfiguracja komputera pozwala z niego korzystać. Zintegrowany układ graficzny to część odpowiedzialna za generowanie obrazu bez użycia osobnej karty graficznej. Sam fakt, że obudowa komputera ma złącze HDMI lub DisplayPort w panelu płyty głównej, nie gwarantuje więc pojawienia się obrazu.

Jeśli komputer ma osobną kartę graficzną, kabel monitora zwykle powinien być podłączony właśnie do jej wyjścia. Złącza karty znajdują się niżej, w obszarze kart rozszerzeń. Porty płyty głównej są natomiast skupione przy złączach USB i sieciowych. Pomylenie tych dwóch miejsc jest częstą przyczyną braku obrazu po przestawieniu komputera, odłączeniu przewodów lub porządkowaniu stanowiska.

Brak sygnału ze złącza płyty głównej nie dowodzi uszkodzenia komputera. Może wynikać z rodzaju procesora albo ustawień oprogramowania układowego. Nie należy na tej podstawie kupować nowej karty ani wymieniać płyty. Najpierw ustala się konfigurację sprzętową oraz sprawdza wyjścia, które powinny działać w danym zestawie.

Pamięć operacyjna a brak sygnału

Nieprawidłowo osadzony moduł pamięci operacyjnej może zatrzymać uruchamianie jeszcze przed pojawieniem się obrazu. Pamięć operacyjna, określana też jako RAM, przechowuje dane potrzebne uruchomionym programom i systemowi. Problem może ujawnić się po przenoszeniu komputera, czyszczeniu jego wnętrza, rozbudowie pamięci albo zmianie podzespołów.

Podczas diagnozy sprawdza się sposób osadzenia modułów, stan gniazd i uruchamianie zestawu w minimalnej konfiguracji. Minimalna konfiguracja oznacza pozostawienie tylko elementów potrzebnych do przeprowadzenia testu startowego. Moduły można badać pojedynczo, ale ich rozmieszczenie powinno odpowiadać instrukcji płyty głównej. Przypadkowe przekładanie pamięci między gniazdami nie zawsze daje miarodajny wynik.

Brak obrazu związany z pamięcią nie musi oznaczać trwałego uszkodzenia każdego modułu. Przyczyną bywa brak prawidłowego styku, niezgodność ustawień lub usterka konkretnego gniazda. Właśnie dlatego diagnoza obejmuje więcej niż samo wyjęcie i ponowne włożenie pamięci.

Zasilacz może uruchamiać wentylatory, ale nie cały komputer

Zasilacz komputerowy dostarcza energię do różnych podzespołów osobnymi obwodami i przewodami. Częściowa praca urządzenia nie wyklucza jego usterki. Wentylatory oraz podświetlenie mogą działać, podczas gdy karta graficzna albo procesor nie otrzymują stabilnego zasilania potrzebnego do rozpoczęcia pracy.

W komputerach z osobną kartą graficzną sprawdza się również dodatkowe przewody zasilające podłączane bezpośrednio do karty. Luźne złącze, brak jednego przewodu albo nieprawidłowe podłączenie po modernizacji może prowadzić do braku obrazu. Ocena nie powinna jednak opierać się wyłącznie na wyglądzie zasilacza. Potrzebne jest sprawdzenie zachowania komputera pod obciążeniem oraz porównanie z pewnym, zgodnym podzespołem.

Nie należy otwierać obudowy samego zasilacza. W jego wnętrzu znajdują się elementy, które mogą zachować niebezpieczne napięcie także po odłączeniu przewodu sieciowego. Bezpieczne testy dotyczą połączeń dostępnych wewnątrz obudowy komputera, a naprawę zasilacza zastępuje się zwykle doborem odpowiedniego, sprawnego urządzenia.

Błędy podczas samodzielnego szukania przyczyny

Jednym z częstszych błędów jest wymiana karty graficznej bez sprawdzenia kabla, monitora i pamięci operacyjnej. Brak obrazu jest objawem wspólnym dla wielu usterek, dlatego zakup podzespołu na podstawie samego komunikatu monitora może nie rozwiązać problemu. Podobnie działa test wykonany przypadkową przejściówką. Adapter może wymagać określonego kierunku konwersji sygnału, a nie każdy typ połączenia działa w obie strony.

Ryzykowne jest wielokrotne włączanie komputera, jeśli wcześniej pojawił się zapach spalenizny, trzaski, dym albo widoczne uszkodzenie przewodu. W takiej sytuacji komputer należy odłączyć od zasilania. Kolejne próby mogą powiększyć uszkodzenie płyty głównej, karty graficznej lub zasilacza.

Nie należy dociskać karty graficznej przy podłączonym zasilaniu. Przed pracą wewnątrz obudowy komputer powinien zostać wyłączony i odłączony od sieci. Trzeba też zwolnić zatrzask gniazda oraz odkręcić mocowanie karty. Szarpnięcie może uszkodzić gniazdo na płycie głównej albo ścieżki karty, czyli przewodzące połączenia wykonane w jej laminacie.

Nie pomaga także ogrzewanie karty suszarką, opalarką lub w piekarniku. Takie próby nie stanowią kontrolowanej naprawy połączeń elektronicznych. Mogą odkształcić laminat, uszkodzić złącza i utrudnić późniejszą ocenę podzespołu. Jeżeli usterka występuje pod układem elektronicznym, potrzebna jest diagnostyka i sprzęt umożliwiający kontrolowanie procesu, a nie miejscowe, przypadkowe podgrzewanie.

Innym błędem jest resetowanie wszystkich ustawień bez zapisania dotychczasowej konfiguracji. Reset może utrudnić uruchomienie systemu, jeżeli komputer korzystał z określonych ustawień dysków lub sposobu startu. Przed taką czynnością warto ustalić, czy problem pojawił się po zmianie konfiguracji, aktualizacji, czyszczeniu czy przenoszeniu urządzenia.

Kiedy to nie jest usterka karty graficznej

Jeśli na ekranie widać logo producenta płyty głównej, ustawienia startowe albo początkowy etap uruchamiania, karta potrafi wygenerować przynajmniej podstawowy obraz. Zanik sygnału dopiero podczas ładowania systemu może być związany z ustawieniem rozdzielczości, częstotliwości odświeżania lub sterownikiem. Sterownik to oprogramowanie pośredniczące między systemem a urządzeniem. Nadal możliwa jest usterka sprzętowa, ale taki przebieg wymaga sprawdzenia również warstwy programowej.

Gdy obraz jest bardzo ciemny, lecz pod odpowiednim kątem można dostrzec jego zarys, problem może dotyczyć podświetlenia monitora. Jeżeli natomiast monitor pokazuje własne menu prawidłowo, ale nie obraz z komputera, ważniejsze stają się źródło sygnału, kabel oraz komputer. Diagnostyka i podłączenie monitora pozwalają rozdzielić te przypadki, choć naprawy samego monitora nie wykonujemy.

Obraz widoczny tylko na jednym ekranie może wynikać z konfiguracji wielu monitorów. System może ustawić drugi wyświetlacz jako nieaktywny albo skierować pulpit na inne złącze. Jeżeli kursor znika poza krawędzią działającego ekranu, drugi monitor może być wykryty, lecz mieć nieprawidłowo ustawione położenie lub tryb pracy.

Jeżeli komunikat o braku sygnału pojawia się dopiero po przejściu komputera w stan uśpienia, należy rozróżnić problem z wybudzaniem od awarii występującej przy zimnym starcie. Zimny start oznacza uruchomienie urządzenia po pełnym wyłączeniu. Różnica pomaga ustalić, czy sprawdzane powinny być ustawienia oszczędzania energii, sterownik, oprogramowanie układowe czy podzespoły.

Co warto zanotować przed diagnozą

Pomocne jest ustalenie, kiedy dokładnie obraz zniknął po raz pierwszy. Znaczenie ma wcześniejsze przenoszenie komputera, wymiana części, czyszczenie, aktualizacja sterownika, zanik zasilania albo podłączenie nowego monitora. Nie trzeba otwierać obudowy ani przygotowywać hasła do systemu. Hasło jest potrzebne tylko wtedy, gdy dalszy test wymaga zalogowania, a bez niego nie da się odtworzyć objawu.

Warto zanotować treść komunikatu monitora i określić, czy pojawia się jego menu. Przydatna jest też informacja, czy komputer wydaje nietypowe sygnały, samoczynnie się wyłącza, ponownie uruchamia albo traci obraz tylko pod obciążeniem. Krótkie nagranie zachowania urządzenia może pomóc, gdy usterka występuje nieregularnie.

Nie trzeba odłączać wszystkich przewodów przed zgłoszeniem, jeśli serwisant ma sprawdzić stanowisko na miejscu. Zachowanie pierwotnego układu połączeń ułatwia wykrycie pomylonego portu, wadliwej przejściówki lub problemu z zasilaniem monitora. W przypadku odbioru komputera door-to-door warto przekazać przewód lub adapter, jeśli istnieje podejrzenie, że objaw zależy właśnie od niego.

Dodatkowe pytania o brak obrazu

Czy można sprawdzić komputer na telewizorze?

Tak, jeśli komputer i telewizor mają zgodne złącza, taki test może pomóc odróżnić problem monitora od problemu komputera. Trzeba wybrać właściwe wejście w telewizorze i użyć sprawdzonego przewodu. Prawidłowy obraz na telewizorze sugeruje konieczność sprawdzenia monitora, jego wejścia albo dotychczasowego kabla, ale nie rozstrzyga jeszcze każdej usterki występującej nieregularnie.

Czy wyjęcie baterii z płyty głównej przywróci obraz?

Nie w każdym przypadku. Taka czynność może przywrócić domyślne ustawienia oprogramowania układowego, ale nie naprawi uszkodzonej karty, pamięci, zasilacza ani kabla. Reset ustawień powinien być wykonywany świadomie, ponieważ może zmienić sposób uruchamiania systemu i konfigurację innych podzespołów.

Czy brak obrazu oznacza utratę danych z dysku?

Nie. Awaria toru obrazu nie oznacza automatycznie uszkodzenia dysku ani skasowania plików. Dane mogą pozostać nienaruszone nawet wtedy, gdy komputer nie przechodzi pełnego testu startowego. Do czasu ustalenia przyczyny lepiej jednak unikać przypadkowego formatowania, ponownej instalacji systemu i wielokrotnego wymuszania uruchomienia.

Czy do sprawdzenia potrzebne jest hasło do systemu?

Najczęściej pierwsze etapy diagnostyki można przeprowadzić bez hasła. Sprawdzenie sygnału, podzespołów i procedury startowej nie wymaga dostępu do prywatnych plików. Jeżeli objaw pojawia się dopiero po zalogowaniu albo wymaga uruchomienia konkretnego programu, dostęp może okazać się potrzebny. Powód jest wtedy wyjaśniany przed wykonaniem dalszych testów.

Czy komputer musi zostać zabrany do diagnozy?

Nie zawsze. Serwisant może dojechać i sprawdzić komputer, monitor oraz przewody na miejscu. W tym trybie dojazd jest bezpłatny, natomiast praca serwisanta jest płatna niezależnie od wyniku. Drugą możliwością jest odbiór komputera przez kierowcę i zwrot po diagnozie lub naprawie. W trybie door-to-door diagnostyka komputera stacjonarnego kosztuje 200 zł i jest zaliczana na poczet naprawy.

Diagnoza kończy zgadywanie, który element zatrzymał obraz

Brak sygnału wymaga sprawdzenia całego toru obrazu oraz podzespołów uczestniczących w uruchamianiu komputera. Kabel i wybór wejścia można zweryfikować bez otwierania obudowy. Jeśli te próby nie pomagają, badane są pamięć operacyjna, karta graficzna, zasilanie i płyta główna. Taka kolejność pozwala oddzielić prosty problem z połączeniem od usterki wymagającej naprawy sprzętowej, bez wymieniania sprawnych części na podstawie samego ciemnego ekranu.
