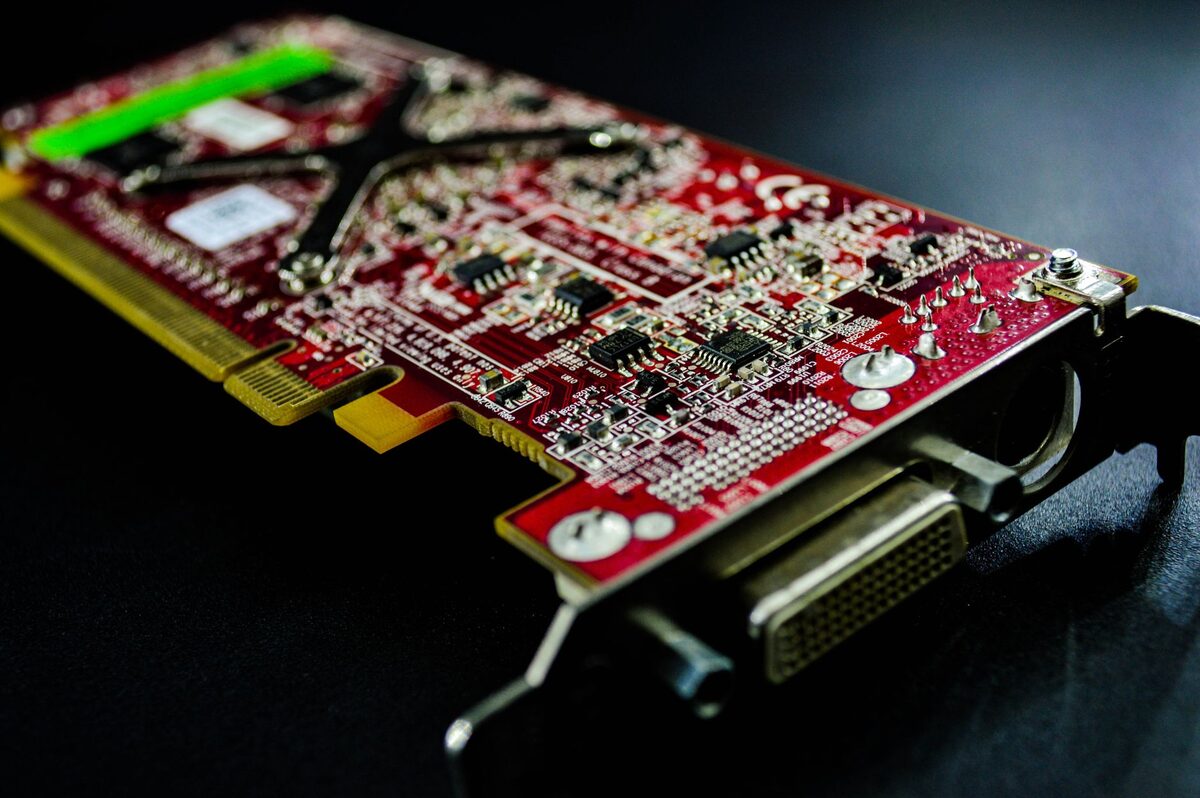

Karta graficzna

Karta graficzna to w praktyce osobny komputer w komputerze: ma własny układ obliczeniowy, własną pamięć, własną sekcję zasilania i własne chłodzenie. Każdy z tych elementów może zawieść osobno — i każdy da się naprawić osobno.

Najczęstsze usterki

• Zapchane chłodzenie i wysuszona pasta — przyczyna większości zgłoszeń, zwłaszcza przy kartach starszych niż trzy lata.
• Zużyte wentylatory — hałas mechaniczny, obroty niższe niż powinny.
• Sekcja zasilania karty — uszkodzona po latach pracy pod obciążeniem albo po przepięciu.
• Połączenia pod układem graficznym — utrata ciągłości po wieloletniej pracy w wysokiej temperaturze.
• Pamięć karty — objawia się artefaktami przy obciążeniu graficznym.

Jak rozpoznajemy przyczynę

Mierzymy temperatury pod obciążeniem i sprawdzamy, czy karta ogranicza taktowanie. Testujemy pamięć karty narzędziem obciążającym wyłącznie układ graficzny. Sprawdzamy napięcia w sekcji zasilania karty i oglądamy ją pod powiększeniem — uszkodzone elementy zwykle widać.

Naprawa

Punktowa: wymiana elementów sekcji zasilania, przelutowanie połączeń pod układem, wymiana past i padów termicznych, wymiana wentylatorów. Przy kartach z wyższej półki to wielokrotnie taniej niż zakup nowej, a przy modelach starszych bywa jedyną sensowną drogą.

Serwis prewencyjny

Czyszczenie z wymianą pasty co dwa lata realnie przedłuża życie karty. Naprawa połączeń pod układem jest możliwa, ale kosztuje wielokrotnie więcej niż przegląd, który by ją odsunął.

Ile to trwa

Czyszczenie z wymianą pasty zamykamy z reguły w ciągu doby. Naprawa punktowa mieści się w trzech dniach roboczych.

Różne objawy awarii karty graficznej

Usterka karty graficznej nie zawsze oznacza całkowity brak obrazu. Jednym z częstych objawów są artefakty, czyli nieprawidłowe punkty, pasy, figury albo migające fragmenty obrazu. Mogą pojawiać się od razu po uruchomieniu komputera, dopiero po włączeniu gry lub programu graficznego albo po rozgrzaniu podzespołu. Moment wystąpienia problemu pomaga zawęzić zakres diagnostyki.

Innym wariantem jest nagłe wyłączanie obrazu przy zachowaniu pracy komputera. Wentylatory nadal się obracają, dźwięk może być słyszalny, lecz monitor traci sygnał. Taki objaw może wskazywać na przegrzewanie, niestabilne zasilanie karty albo problem ze sterownikiem, czyli oprogramowaniem pośredniczącym między systemem a podzespołem. Nie należy jednak wskazywać winnego elementu bez testów, ponieważ podobnie zachowuje się komputer z uszkodzonym zasilaczem.

Karta może także działać poprawnie podczas zwykłego przeglądania stron, a przerywać pracę dopiero pod dużym obciążeniem. Wtedy rosną pobór energii i ilość wydzielanego ciepła. Ujawniają się problemy z chłodzeniem, pamięcią karty lub sekcją zasilania. Z kolei brak obrazu już podczas uruchamiania może mieć związek z samą kartą, jej zasilaniem, płytą główną albo nieprawidłowym osadzeniem podzespołu w złączu.

Hałas, wysokie temperatury i spadki wydajności

Głośna praca nie musi jeszcze oznaczać uszkodzenia układu graficznego. Często odpowiada za nią kurz zalegający między żebrami radiatora, czyli metalowego elementu odprowadzającego ciepło. Wentylatory muszą wtedy pracować szybciej, aby utrzymać bezpieczną temperaturę. Jeżeli ich łożyska są zużyte, pojawia się dodatkowo terkotanie, szuranie albo nierówna praca.

Przy niedostatecznym chłodzeniu może wystąpić ograniczanie taktowania. Jest to mechanizm ochronny, w którym karta obniża swoją szybkość, aby zmniejszyć temperaturę i pobór energii. Objawem są spadki płynności, krótkie zatrzymania obrazu oraz wydajność niższa niż wcześniej. Sam odczyt temperatury bez informacji o obciążeniu i prędkości wentylatorów nie daje jednak pełnego obrazu sytuacji.

Pasta termoprzewodząca wypełnia mikroskopijne nierówności między układem graficznym a radiatorem. Pady termiczne, czyli elastyczne przekładki przewodzące ciepło, odbierają je między innymi z pamięci i elementów zasilania. Zastosowanie materiałów o nieodpowiedniej grubości może pogorszyć docisk radiatora. Dlatego wymiana pasty i padów wymaga dobrania materiałów do konstrukcji konkretnej karty.

Błędy podczas samodzielnych prób naprawy

Jednym z najbardziej ryzykownych działań jest podgrzewanie całej karty domowymi urządzeniami. Chwilowa zmiana objawów po takim zabiegu nie potwierdza trwałej naprawy. Niekontrolowana temperatura może uszkodzić laminat, czyli płytę z wieloma warstwami ścieżek elektrycznych, a także złącza, kondensatory i elementy z tworzywa. Może również utrudnić późniejszą naprawę punktową.

Problemy powoduje także przypadkowe dokręcanie śrub chłodzenia. Zbyt duży lub nierówny nacisk może odkształcić płytę karty. Zbyt mały docisk pogarsza natomiast kontakt układu z radiatorem. Śruby powinny być dokręcane równomiernie, zgodnie z konstrukcją mocowania, bez wymuszania dalszego obrotu po wyczuwalnym oporze.

Nie należy zatrzymywać obracającego się wentylatora palcem ani narzędziem podczas pracy komputera. Niebezpieczne jest również czyszczenie podzespołu przy podłączonym zasilaniu. Przed demontażem trzeba odłączyć komputer od sieci elektrycznej i uwzględnić możliwość wystąpienia wyładowania elektrostatycznego, czyli przepływu ładunku mogącego uszkodzić elektronikę.

Kolejnym błędem jest wielokrotne instalowanie przypadkowych wersji sterownika bez sprawdzenia pozostałych przyczyn. Uszkodzona instalacja sterownika może powodować miganie obrazu lub błędy systemu, ale nie naprawi przegrzewania, niesprawnego wentylatora ani problemu z zasilaniem. Diagnostyka programowa i sprzętowa powinny się uzupełniać.

Kiedy przyczyna znajduje się poza kartą graficzną

Brak obrazu bywa skutkiem uszkodzonego przewodu, niewłaściwego źródła sygnału wybranego w monitorze albo awarii samego monitora. Przed demontażem karty warto sprawdzić połączenie na innym przewodzie i ekranie. Taki test nie rozstrzyga wszystkich przypadków, ale pozwala wykluczyć proste problemy występujące poza komputerem.

Podobne objawy może powodować pamięć operacyjna komputera. Jej niestabilna praca prowadzi do zawieszania systemu, błędów programów i ponownych uruchomień. Problem z zasilaczem może natomiast ujawniać się w chwili wzrostu obciążenia karty. Komputer wyłącza się wtedy, uruchamia ponownie albo traci obraz. Weryfikacja samej karty bez sprawdzenia współpracujących podzespołów mogłaby prowadzić do błędnego wniosku.

Znaczenie ma również złącze na płycie głównej oraz dodatkowe przewody zasilające kartę. Luźne połączenie, uszkodzony styk lub niepełne osadzenie wtyku może naśladować awarię elektroniki. W komputerach składanych z różnych podzespołów trzeba ponadto sprawdzić, czy zasilacz i płyta główna są odpowiednie dla danej konfiguracji.

Jak wygląda dokładniejsza diagnostyka

Badanie rozpoczyna się od zebrania informacji o objawach i warunkach, w których występują. Ważne jest, czy problem pojawia się od zimnego startu, po rozgrzaniu, tylko pod obciążeniem czy również podczas wyświetlania pulpitu. Następnie sprawdzane są temperatury, prędkości wentylatorów, stabilność obrazu oraz zachowanie karty w kontrolowanym teście.

Oględziny obejmują płytę karty, złącza, przewody i chłodzenie. Poszukuje się śladów przegrzania, uszkodzeń mechanicznych, korozji oraz nieprawidłowości w elementach sekcji zasilania. Pomiary elektryczne pozwalają ocenić, czy poszczególne obwody otrzymują właściwe zasilanie i czy nie występuje zwarcie, czyli niepożądane połączenie o bardzo małym oporze.

Test na innej sprawnej konfiguracji może pomóc oddzielić usterkę karty od problemu płyty głównej lub zasilacza. Nie zawsze jest jednak wystarczający. Karta może przechodzić krótki test, a tracić stabilność dopiero po dłuższym obciążeniu albo osiągnięciu wyższej temperatury. Z tego powodu wynik ocenia się łącznie z pomiarami i obserwacją objawów.

Dodatkowe pytania dotyczące karty graficznej

Czy artefakty zawsze oznaczają uszkodzoną pamięć karty?

Nie. Artefakty mogą wynikać z problemu pamięci, układu graficznego, jego połączeń, zasilania albo sterownika. Znaczenie ma to, czy zakłócenia są widoczne już przed uruchomieniem systemu, czy pojawiają się dopiero w konkretnych programach. Jedno zdjęcie ekranu nie wystarcza do pewnego wskazania uszkodzonego elementu.

Czy kartę z niedziałającym wentylatorem można nadal używać?

Dalsza praca może doprowadzić do nadmiernego wzrostu temperatury. Nawet jeśli karta obniża taktowanie lub wyłącza się ochronnie, powtarzające się przegrzewanie obciąża jej elementy. Bezpieczniej przerwać korzystanie z wymagających programów i sprawdzić wentylator oraz całe chłodzenie.

Czy wymiana pasty usuwa każdy problem z temperaturą?

Nie. Przyczyną może być także zapchany radiator, zużyty wentylator, niewłaściwe pady termiczne, słaby przepływ powietrza w obudowie albo nieprawidłowy docisk chłodzenia. Wymiana samej pasty bez kontroli pozostałych elementów może nie zmienić temperatury, a wykonana nieprawidłowo może ją podwyższyć.

Czy brak obrazu oznacza konieczność wymiany całej karty?

Nie zawsze. Decyzja zależy od miejsca i rozległości uszkodzenia, stanu laminatu oraz dostępności nowych części. Niekiedy wystarcza naprawa sekcji zasilania, chłodzenia lub połączenia. Najpierw trzeba jednak potwierdzić, że przyczyna rzeczywiście znajduje się na karcie, a nie w zasilaczu, płycie głównej, przewodzie lub monitorze.

Czy zapisane pliki są zagrożone podczas awarii karty?

Pliki użytkownika znajdują się zwykle na dysku, a nie w pamięci karty graficznej. Awaria karty nie oznacza więc automatycznie utraty danych. Nagłe wyłączenia i zawieszenia mogą jednak przerwać zapis wykonywany przez system lub program. Gdy komputer działa niestabilnie, warto ograniczyć kolejne próby uruchamiania obciążających aplikacji.

Co warto przekazać przed sprawdzeniem podzespołu

Pomocny jest dokładny opis pierwszych objawów, wskazanie programów, przy których występują, oraz informacja o wcześniejszych naprawach lub samodzielnym demontażu chłodzenia. Jeśli problem da się zarejestrować, przydatne może być zdjęcie artefaktów albo nagranie nietypowego dźwięku. Nie zastępuje to pomiarów, lecz ułatwia odtworzenie usterki, która pojawia się nieregularnie.

Komputer może zostać odebrany przez kierowcę i zwrócony po wykonaniu uzgodnionych prac. W przypadku komputera stacjonarnego diagnostyka w trybie door-to-door kosztuje 200 zł, a kwota jest zaliczana na poczet naprawy. Drugą możliwością jest wizyta serwisanta na miejscu. Dojazd jest wtedy bezpłatny, natomiast praca serwisanta pozostaje płatna niezależnie od wyniku. Te dwa tryby mają odmienne zasady rozliczenia i nie należy ich ze sobą łączyć.

Stabilny obraz zaczyna się od trafnej diagnozy

Objawy karty graficznej łatwo pomylić z awarią zasilacza, pamięci operacyjnej, płyty głównej lub monitora. Rozsądna kolejność obejmuje sprawdzenie połączeń, pomiar temperatur, test pod obciążeniem, oględziny elektroniki i ocenę współpracujących podzespołów. Dopiero taki zestaw informacji pozwala zdecydować, czy potrzebne jest czyszczenie, wymiana wentylatorów, naprawa punktowa czy zastąpienie karty innym podzespołem.
