Wymiana matrycy laptopa

Skrót: zwięzły opis tej usługi, kroków i pytań na osobnej stronie — Wymiana matrycy laptopa.

Matryca jest osobnym, wymiennym podzespołem — pęknięty wyświetlacz nie przesądza więc o losie całego laptopa. Cała trudność tej naprawy leży w doborze właściwego panelu, bo od niego zależy, czy po wymianie obraz będzie taki sam jak przed uszkodzeniem.

Dobór po oznaczeniu, nie po modelu laptopa

Producenci laptopów nie wytwarzają matryc — kupują je od kilku wytwórni paneli. Ten sam model schodzi z taśmy z matrycami różniącymi się rozdzielczością, jasnością, kątami widzenia i typem podświetlenia. Dlatego panel dobieramy po kodzie nadrukowanym na jego odwrocie, sprawdzając dodatkowo typ złącza i liczbę linii sygnałowych.

Kiedy wystarczy sama matryca, a kiedy nie

W laptopach bez ekranu dotykowego wymienia się sam panel. W konstrukcjach dotykowych matryca bywa sklejona z warstwą dotykową i szybą — wtedy zakres naprawy zależy od tego, co dokładnie uległo uszkodzeniu. Sprawdzamy też stan zawiasów: pęknięta matryca bywa skutkiem zacinającego się zawiasu, a wymiana samego panelu problemu wtedy nie kończy.

Jak wygląda wymiana

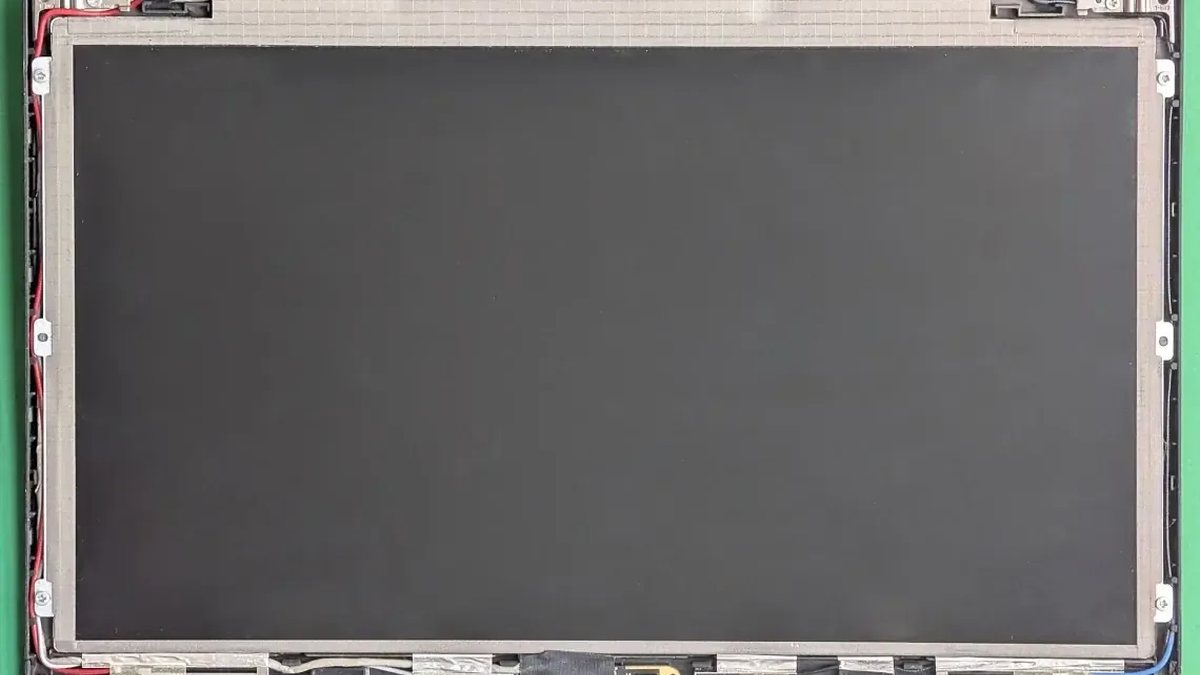

Zdejmujemy ramkę ekranu, odłączamy taśmę sygnałową, montujemy nowy panel i sprawdzamy obraz przed złożeniem obudowy — na tym etapie widać martwe piksele, nierówne podświetlenie albo źle wpiętą taśmę. Dopiero po tej kontroli składamy sprzęt.

Ile to trwa

Sama wymiana to praca na godzinę; termin wyznacza dostępność panelu. Przy popularnych modelach naprawa zamyka się z reguły w trzech dniach roboczych. Na wymienioną część i wykonaną pracę udzielamy gwarancji do 12 miesięcy.

Na co zwrócić uwagę

Źle dobrany panel działa, ale z gorszym obrazem albo mniejszym kątem widzenia. To najczęstszy powód reklamacji po wymianie w przypadkowym serwisie — i rzecz, której nie widać w pierwszej chwili, tylko po kilku dniach pracy przy sprzęcie.

Objawy uszkodzenia matrycy nie zawsze wyglądają tak samo

Pęknięcie szkła jest najbardziej jednoznacznym przypadkiem. Na ekranie pojawiają się wtedy czarne plamy, kolorowe pasy albo rozlane obszary przypominające atrament. Uszkodzenie może być widoczne nawet wtedy, gdy zewnętrzna powierzchnia pozostaje gładka. Pęka bowiem wewnętrzna struktura panelu ciekłokrystalicznego, czyli warstwa odpowiedzialna za tworzenie obrazu.

Innym wariantem są pionowe lub poziome linie. Mogą pozostawać w jednym miejscu, zmieniać kolor albo pojawiać się dopiero po poruszeniu klapą. Stała linia często wskazuje na uszkodzenie panelu, lecz reakcja na zmianę położenia ekranu może sugerować również problem z taśmą matrycy. Jest to przewód biegnący przez okolice zawiasu, który przesyła obraz i zasilanie podświetlenia.

Matryca może także wyświetlać obraz z przebarwieniami, migotać, gasnąć po rozgrzaniu albo mieć wyraźnie ciemniejszy fragment. Takie objawy wymagają sprawdzenia całego toru obrazu, czyli elementów uczestniczących w przesyłaniu i wyświetlaniu sygnału. Bez diagnozy nie należy zakładać, że każdy problem widoczny na ekranie oznacza konieczność wymiany panelu.

Martwe piksele, plamy i nierówne podświetlenie

Piksel jest pojedynczym punktem obrazu złożonym z mniejszych składowych koloru. Uszkodzony piksel może pozostawać stale czarny, biały albo świecić jednym kolorem niezależnie od wyświetlanej treści. Pojedynczego punktu nie da się wymienić osobno. Jeżeli wada przeszkadza w pracy, rozwiązaniem jest wymiana całej matrycy.

Jasne plamy widoczne szczególnie na białym tle mogą powstać po dociśnięciu zamkniętej klapy, uderzeniu albo przewożeniu laptopa z przedmiotem leżącym na klawiaturze. Z kolei ciemne strefy przy krawędzi mogą wynikać z problemu z podświetleniem. Podświetlenie to źródło światła znajdujące się za warstwą tworzącą obraz. W nowoczesnych panelach stanowi ono integralną część matrycy, dlatego jego uszkodzenie zwykle rozwiązuje się przez wymianę całego panelu.

Przed kwalifikacją do wymiany sprawdzamy ekran na jednolitych planszach o różnych kolorach. Pozwala to ocenić piksele, przebarwienia, jasność oraz równomierność podświetlenia. Taki test jest potrzebny również po zamontowaniu nowej części, ponieważ zwykły pulpit systemu może maskować drobne nieprawidłowości.

Kiedy problem nie wynika z uszkodzenia matrycy

Czarny ekran nie jest wystarczającą podstawą do zamówienia nowego panelu. Przyczyną może być brak uruchomienia laptopa, problem z pamięcią operacyjną, uszkodzenie układu graficznego, awaria zasilania podświetlenia albo przerwanie taśmy matrycy. Jeżeli obraz pojawia się na monitorze zewnętrznym, zawęża to obszar poszukiwań, ale nadal nie rozstrzyga samodzielnie, czy uszkodzony jest panel, taśma czy inne elementy w obrębie klapy.

Obraz zmieniający się podczas otwierania i zamykania ekranu częściej kieruje uwagę na przewód sygnałowy lub jego złącze. Luźne połączenie może powodować migotanie, zanikanie obrazu i chwilowe przebarwienia. Nie należy jednak wielokrotnie poruszać klapą w poszukiwaniu pozycji, w której ekran zadziała. Uszkodzony przewód może się zwierać, czyli tworzyć nieprawidłowe połączenie elektryczne.

Jeżeli pęknięciu ekranu towarzyszy rozchodzenie się obudowy przy zawiasie, potrzebna jest również ocena mocowań klapy. Zawias może działać ze zbyt dużym oporem i przenosić nacisk na panel. Zamontowanie nowej matrycy bez usunięcia tej przyczyny zwiększa ryzyko ponownego uszkodzenia.

Co sprawdzamy przed zamówieniem nowego panelu

Podstawą jest pełne oznaczenie matrycy odczytane z etykiety po jej bezpiecznym zdemontowaniu. Sam model laptopa nie daje pewności, ponieważ w jednej serii mogą występować różne warianty ekranu. Porównujemy rozdzielczość, wymiary, położenie i typ złącza, sposób mocowania oraz parametry elektryczne wymagane przez daną konstrukcję.

Znaczenie ma także technologia panelu, czyli sposób sterowania ciekłymi kryształami tworzącymi obraz. Poszczególne rozwiązania mogą różnić się odwzorowaniem kolorów, kontrastem i widocznością obrazu pod kątem. Zamiennik powinien odpowiadać parametrom fabrycznej części albo stanowić świadomie dobrany odpowiednik. Sam fakt, że panel pasuje wymiarami i można podłączyć przewód, nie potwierdza jeszcze pełnej zgodności.

Sprawdzamy również wykończenie powierzchni. Matryca matowa ogranicza wyraźne odbicia otoczenia, natomiast błyszcząca daje inny sposób postrzegania obrazu, ale mocniej odbija światło. Zmiana tego parametru bez uzgodnienia może obniżyć wygodę pracy, nawet jeżeli ekran działa poprawnie.

Błędy podczas samodzielnej próby wymiany

Jednym z częstych błędów jest kupowanie matrycy wyłącznie według nazwy laptopa podanej w sklepie. Oferta opisana jako zgodna z daną serią może obejmować część o innych parametrach niż panel zamontowany fabrycznie. Problem ujawnia się po podłączeniu albo dopiero podczas codziennej pracy, gdy widoczne stają się różnice w jasności, kolorach lub kątach widzenia.

Ryzykowne jest także odłączanie przewodu ekranu bez wcześniejszego odcięcia zasilania wewnętrznego. Samo wyłączenie systemu nie zawsze oznacza, że wszystkie obwody pozostają bez napięcia, ponieważ bateria nadal jest podłączona do płyty głównej. Przypadkowe przesunięcie złącza może doprowadzić do zwarcia i rozszerzyć zakres naprawy poza samą matrycę.

Ramki ekranów są mocowane zatrzaskami, taśmą klejącą albo połączeniem obu tych metod. Podważanie ich przypadkowym metalowym narzędziem może pozostawić ślady, uszkodzić zaczepy lub naruszyć przewody znajdujące się blisko krawędzi. W smukłych konstrukcjach panel bywa przyklejony do klapy. Zbyt gwałtowne wyciąganie może wtedy odkształcić klapę albo uszkodzić przewody kamery i anten.

Nie należy też dociskać nowego ekranu w miejscu widocznej plamy ani próbować usuwać martwych pikseli silnym naciskiem. Matryca jest warstwową i delikatną konstrukcją. Nacisk może powiększyć wadę, spowodować nowe przebarwienia albo doprowadzić do pęknięcia panelu.

Bezpieczne postępowanie po pęknięciu ekranu

Po mechanicznym uszkodzeniu najlepiej ograniczyć otwieranie i zamykanie klapy. Pęknięcie może się powiększać pod wpływem naprężeń, a luźne fragmenty obudowy mogą zacząć naciskać na przewody. Nie należy przyklejać powierzchni ekranu taśmą ani mocno ściskać klapy, aby zatrzymać rozlewanie się plamy. Takie działania nie naprawiają wewnętrznej struktury panelu.

Jeżeli laptop działa, a obraz jest częściowo widoczny, przed przekazaniem sprzętu można wykonać kopię ważnych danych. Nie jest jednak potrzebne przygotowywanie hasła do konta. Dostęp do systemu nie jest standardowo wymagany do mechanicznej wymiany matrycy. Jeżeli szczególny przypadek wymaga sprawdzenia funkcji dostępnych dopiero po zalogowaniu, potrzeba takiego dostępu jest wcześniej wyjaśniana.

Sprzęt może zostać odebrany przez kierowcę i zwrócony po naprawie w trybie door-to-door. Przy naprawie laptopa diagnoza w tym trybie jest bezpłatna. Gdy naprawa potrwa dłużej, na jej czas dostępny jest bezpłatny laptop zastępczy z Windows, bez kaucji i bez limitu czasowego. Używane są wyłącznie nowe części.

Pytania dotyczące wymiany matrycy

Czy pęknięta zewnętrzna powierzchnia zawsze oznacza uszkodzenie obrazu?

Nie w każdej konstrukcji. W laptopie dotykowym może pęknąć szyba albo warstwa dotykowa, podczas gdy obraz nadal jest wyświetlany prawidłowo. Elementy mogą jednak tworzyć sklejony moduł i nie zawsze dają się wymieniać oddzielnie. W laptopie bez funkcji dotykowej widoczne pęknięcie połączone z czarnymi plamami lub kolorowymi liniami zazwyczaj dotyczy samego panelu.

Czy można zamontować ekran o lepszych parametrach?

Czasami jest to technicznie możliwe, ale wymaga potwierdzenia zgodności całego toru obrazu. Wyższa rozdzielczość, inny typ panelu albo inne wymagania dotyczące sygnału mogą nie być obsługiwane przez przewód i elektronikę laptopa. Dlatego ulepszenie nie powinno być traktowane jak zwykła zamiana części o tych samych wymiarach.

Czy dane z dysku są zagrożone podczas wymiany?

Wymiana matrycy nie wymaga kasowania danych ani instalowania systemu. Prace dotyczą zespołu ekranu, a nie zawartości dysku. Kopia ważnych plików pozostaje rozsądnym zabezpieczeniem przed każdą naprawą sprzętową, ale standardowy zakres tej usługi nie obejmuje ingerencji w zapisane dokumenty.

Czy laptop może działać z monitorem zewnętrznym do czasu naprawy?

Jeżeli urządzenie uruchamia się prawidłowo i przesyła obraz przez wyjście zewnętrzne, taka praca bywa możliwa. Nie należy jednak kontynuować jej, gdy z okolic zawiasu dochodzą trzaski, obudowa się rozchodzi albo obraz zanika przy poruszaniu klapą. W takim przypadku dalsze używanie może pogłębić uszkodzenie przewodu lub mocowań.

Co obejmuje kontrola po zamontowaniu matrycy?

Sprawdzamy poprawność obrazu, jednolite kolory, jasność, podświetlenie i stabilność działania podczas zmiany położenia klapy. Kontrolowane są także ramka, przewód sygnałowy oraz praca zawiasów. Naprawę kończy dopiero potwierdzenie, że nowy panel jest właściwie dobrany, zamocowany i nie wykazuje nieprawidłowości widocznych podczas testu.

Dobry obraz zaczyna się od zgodności całego zespołu ekranu

Wymiana matrycy nie sprowadza się do znalezienia panelu o odpowiedniej przekątnej. Trzeba rozpoznać przyczynę objawu, odczytać oznaczenie części, sprawdzić złącze, mocowania, taśmę i zawiasy, a następnie przetestować nowy ekran przed ostatecznym złożeniem klapy. Takie postępowanie pozwala przywrócić obraz bez przypadkowej zmiany jego jakości i bez pozostawienia usterki, która mogłaby ponownie uszkodzić panel.
