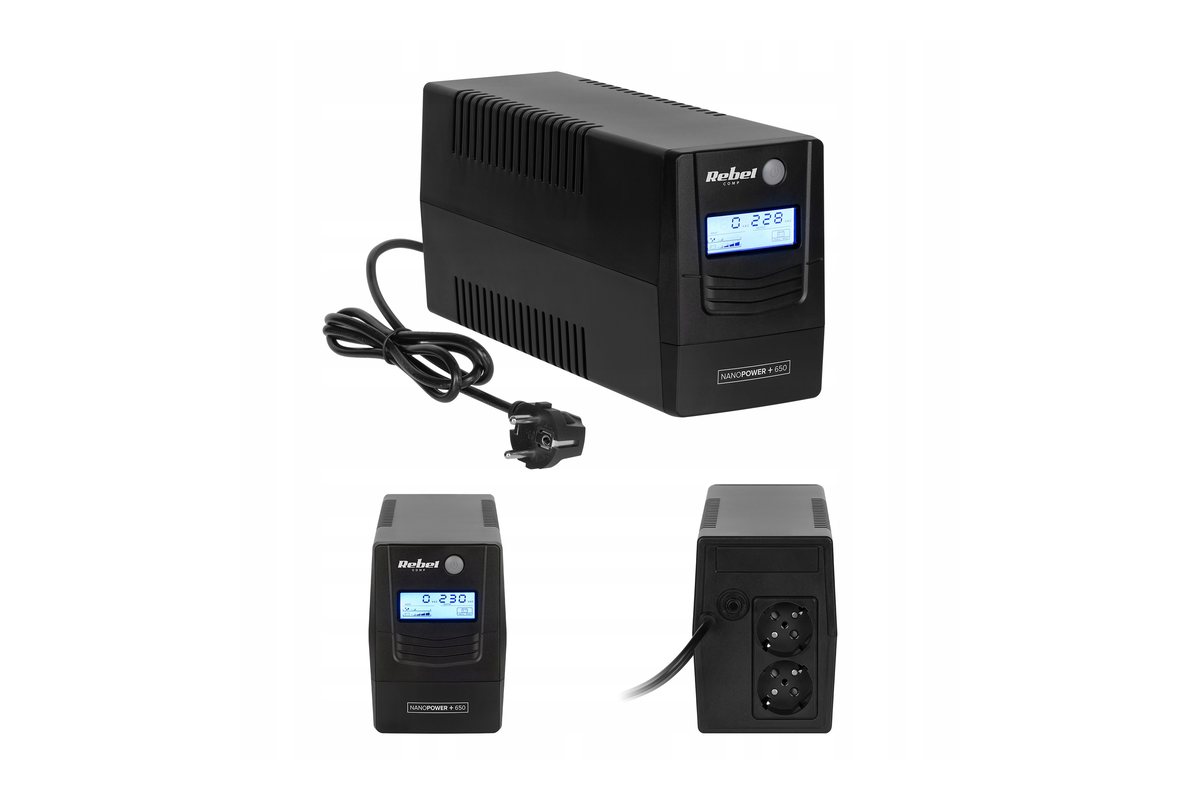

Zasilanie awaryjne UPS dla sprzętu sieciowego

Krótki zanik, długie skutki

Zanik napięcia trwający sekundę bywa niezauważalny dla komputerów podłączonych do zasilaczy awaryjnych. Router i przełączniki, zwykle pominięte przy planowaniu zabezpieczeń, wyłączają się w tym samym momencie — i biuro traci sieć, mimo że komputery pracują.

Co warto podłączyć

• Urządzenie brzegowe i router.
• Przełączniki, do których podpięte są stanowiska i serwery.
• Punkty dostępowe, jeśli praca opiera się na sieci bezprzewodowej.
• Urządzenie operatora, jeśli stoi w firmie.
• Serwer plików razem z resztą.

Drukarek laserowych nie podłączamy — ich pobór mocy przy nagrzewaniu potrafi przeciążyć zasilacz w najgorszym momencie.

Dobór

Urządzenia sieciowe pobierają niewiele mocy, więc zasilacz awaryjny o niedużej pojemności podtrzymuje je przez kilkadziesiąt minut. To zwykle wystarcza, żeby przeczekać przerwę w dostawie prądu albo spokojnie wyłączyć serwery.

Element najczęściej pomijany

Połączenie między zasilaczem a serwerem, dzięki któremu serwer wyłącza się w sposób kontrolowany, gdy zasilanie się kończy. Bez niego urządzenie podtrzymuje prąd, a potem gaśnie — i skutek jest taki sam, jakby zasilacza w ogóle nie było. Uszkodzone bazy danych po zaniku napięcia biorą się najczęściej stąd.

Przegląd

Akumulatory zużywają się w ciągu kilku lat, a ich pojemność spada stopniowo. Test podtrzymania raz w roku pokazuje, czy urządzenie nadal jest zabezpieczeniem, czy tylko sprzętem stojącym w szafie.

Zabezpieczenie całej drogi dostępu do internetu

Samo podtrzymanie routera nie zawsze wystarcza. Sygnał od operatora może najpierw trafiać do modemu, terminala światłowodowego ONT, czyli urządzenia zamieniającego sygnał optyczny na sieciowy, albo dodatkowego konwertera. Jeżeli którykolwiek z tych elementów pozostanie bez zasilania, router będzie działał, lecz nie uzyska połączenia z internetem.

Przed doborem zasilacza warto więc prześledzić całą drogę sygnału: od urządzenia operatora, przez router i zaporę sieciową, aż po przełączniki oraz punkty dostępowe. Zapora sieciowa to urządzenie kontrolujące ruch pomiędzy siecią firmową a internetem. Każdy aktywny element tej drogi powinien zostać uwzględniony w bilansie mocy i podłączony do właściwego obwodu podtrzymywanego przez UPS.

Znaczenie ma także lokalizacja urządzeń. Router może znajdować się w szafie teleinformatycznej, a terminal operatora w innym pomieszczeniu. Jeden UPS nie zabezpieczy obu miejsc bez odpowiedniego okablowania. W takiej sytuacji stosuje się oddzielne urządzenia podtrzymujące albo porządkuje rozmieszczenie sprzętu, o ile pozwalają na to warunki instalacji.

Przełączniki PoE wymagają osobnego sprawdzenia

PoE, czyli zasilanie urządzeń przez przewód sieciowy, pozwala zasilać między innymi punkty dostępowe, telefony sieciowe i kamery z jednego przełącznika. Taki przełącznik może pobierać znacznie więcej energii niż prosty model obsługujący wyłącznie transmisję danych. Do obliczeń nie wystarcza wtedy moc samej elektroniki przełącznika. Trzeba uwzględnić również urządzenia zasilane przez jego porty.

Obciążenie może się zmieniać. Po dołączeniu kolejnego punktu dostępowego albo kamery zapas mocy maleje, choć sam UPS pozostaje ten sam. Dlatego dobór wykonany przed rozbudową sieci może przestać odpowiadać aktualnej konfiguracji. W dokumentacji warto zapisać, które porty dostarczają zasilanie oraz jakie urządzenia są do nich podłączone.

Awaria zasilania przełącznika PoE ma szersze skutki niż wyłączenie jednego elementu. Jednocześnie przestają działać wszystkie zasilane przez niego urządzenia. Jeżeli w tej grupie znajdują się punkty dostępowe, sieć bezprzewodowa znika mimo działającego routera. Podtrzymanie należy zatem planować według zależności między urządzeniami, a nie tylko według ich położenia w szafie.

Moc znamionowa i rzeczywisty czas podtrzymania

Na obudowie UPS można znaleźć wartości podawane w VA oraz W. VA oznacza moc pozorną, a W moc czynną, czyli tę faktycznie wykorzystywaną przez urządzenia. Przy doborze trzeba sprawdzić oba ograniczenia. Przekroczenie któregokolwiek z nich może spowodować przeciążenie, przejście w stan alarmowy albo wyłączenie wyjścia.

Łączny pobór mocy najlepiej ustalić na podstawie pomiaru w działającej konfiguracji. Dane z tabliczek zasilaczy określają zwykle ich parametry graniczne, a nie stałe zużycie energii przez sprzęt. Pomiar pozwala uwzględnić rzeczywistą pracę routera, przełączników, serwera plików oraz urządzeń PoE.

Nie należy dobierać UPS dokładnie na granicy jego możliwości. Zapas jest potrzebny ze względu na zmiany obciążenia, rozbudowę sieci i stopniowy spadek pojemności akumulatora. Jednocześnie większa moc znamionowa nie oznacza automatycznie proporcjonalnie dłuższego podtrzymania. Czas pracy zależy również od pojemności i stanu akumulatorów oraz od wielkości obciążenia.

Deklarowany czas podtrzymania jest użyteczny tylko wtedy, gdy odnosi się do podobnego obciążenia. Wynik uzyskany przy samym routerze nie opisuje konfiguracji obejmującej przełącznik PoE i serwer. Po instalacji potrzebny jest kontrolowany test całego zestawu, przeprowadzony tak, aby nie przerwać ważnej pracy ani nie narazić danych.

Różne rodzaje zakłóceń zasilania

UPS może reagować nie tylko na całkowity zanik napięcia. W instalacji występują także krótkie spadki, wzrosty oraz wahania napięcia. Ich objawem bywa restart routera, utrata synchronizacji urządzenia operatora albo chwilowe rozłączenie przełącznika. Użytkownicy widzą wtedy zerwane połączenia, mimo że oświetlenie nie gaśnie.

Model line-interactive, czyli zasilacz potrafiący korygować część wahań bez ciągłego korzystania z akumulatora, bywa stosowany do typowego sprzętu biurowego i sieciowego. UPS online, czyli urządzenie stale zasilające odbiorniki przez układ przetwarzający energię, zapewnia większe oddzielenie od zakłóceń wejściowych. Wybór zależy od rodzaju sprzętu, jakości instalacji oraz skutków nawet krótkiej przerwy.

Nie każda utrata internetu podczas burzy lub awarii energetycznej wynika jednak z wyłączenia urządzeń w biurze. Zasilania może zabraknąć również w infrastrukturze operatora. Lokalny UPS utrzyma wtedy sieć wewnętrzną i dostęp do serwerów znajdujących się w firmie, ale nie odtworzy niedziałającego łącza zewnętrznego.

Kontrolowane wyłączenie serwerów i pamięci sieciowych

Jeżeli do UPS podłączony jest serwer lub NAS, czyli pamięć sieciowa udostępniająca pliki, trzeba zaplanować zachowanie po dłuższej przerwie. Oprogramowanie monitorujące odczytuje stan zasilacza i może rozpocząć zamykanie systemu przed całkowitym rozładowaniem akumulatora. Pozwala to zakończyć zapis danych i zatrzymać usługi w prawidłowej kolejności.

Próg wyłączenia nie powinien pozostawiać zbyt małego zapasu. Akumulator może mieć niższą pojemność niż podczas pierwszego uruchomienia, a obciążenie może wzrosnąć. Po zatrzymaniu serwera router i przełączniki mogą nadal działać, jeżeli konfiguracja UPS oraz dostępna energia na to pozwalają.

W środowisku z kilkoma serwerami potrzebna jest kolejność zamykania. Najpierw zatrzymuje się usługi zależne, a później systemy, od których te usługi korzystają. Dotyczy to między innymi aplikacji pracujących z bazami danych. Sam przewód komunikacyjny nie rozwiązuje tego zadania, jeśli nie skonfigurowano oprogramowania i nie sprawdzono scenariusza w praktyce.

Błędy przy samodzielnym zabezpieczaniu sieci

Częstym błędem jest podłączenie do UPS przypadkowej listwy z wieloma odbiornikami. Wraz ze sprzętem sieciowym pojawiają się wtedy monitory, ładowarki, urządzenia grzewcze albo drukarka. Obciążenie rośnie, a czas podtrzymania gwałtownie się skraca. Gniazda awaryjne powinny zasilać wyłącznie urządzenia potrzebne do utrzymania sieci i bezpiecznego zakończenia pracy.

Problematyczne jest również łączenie kilku listew jedna za drugą. Taka instalacja utrudnia ocenę obciążenia, zwiększa liczbę połączeń i sprzyja przypadkowemu odłączeniu ważnego urządzenia. Okablowanie powinno być uporządkowane, opisane i dopasowane do warunków w szafie teleinformatycznej.

Nie należy testować UPS przez wyjęcie jego wtyczki z gniazda bez wcześniejszego przygotowania. Taki test może odłączyć przewód ochronny i nie odzwierciedlać prawidłowej procedury przewidzianej przez producenta. Bezpieczny test przeprowadza się zgodnie z instrukcją urządzenia oraz po sprawdzeniu, czy zakończenie pracy podłączonych systemów nie spowoduje utraty danych.

Kolejnym błędem jest wyciszenie alarmu bez ustalenia przyczyny. Sygnał może oznaczać pracę z akumulatora, przeciążenie, zużycie baterii albo usterkę wewnętrzną. Samo uciszenie brzęczyka nie przywraca ochrony. Najpierw trzeba odczytać komunikat, kontrolki lub dziennik zdarzeń, a następnie usunąć źródło problemu.

Kiedy problem nie wynika z zasilacza awaryjnego

Restart routera podczas zaniku napięcia może oznaczać, że urządzenie podłączono do gniazda bez podtrzymania. Niektóre UPS mają osobne gniazda z zasilaniem akumulatorowym oraz gniazda zapewniające jedynie ochronę przeciwprzepięciową. Wyglądają podobnie, ale zachowują się inaczej po odłączeniu sieci energetycznej.

Jeżeli UPS nie sygnalizuje przejścia na akumulator, a internet zanika, przyczyną może być awaria łącza operatora. Gdy sieć bezprzewodowa pozostaje widoczna i można korzystać z lokalnych zasobów, lecz strony internetowe się nie otwierają, trzeba sprawdzić połączenie zewnętrzne. Jeśli znika również nazwa sieci bezprzewodowej, bardziej prawdopodobne jest wyłączenie punktu dostępowego albo przełącznika PoE.

Krótkie rozłączenia mogą wynikać także z uszkodzonego zasilacza routera, luźnej wtyczki, przegrzewania urządzenia albo błędu oprogramowania. UPS nie usuwa takich usterek. Pomaga natomiast rozdzielić problemy energetyczne od sieciowych, jeżeli rejestruje zdarzenia i pozwala porównać moment awarii z przejściem na akumulator.

Dodatkowe pytania o UPS w sieci firmowej

Czy wystarczy zabezpieczyć tylko router?

Tylko wtedy, gdy pomiędzy łączem operatora a stanowiskami nie ma innych urządzeń wymagających zasilania. W typowej sieci działają również terminal operatora, przełączniki i punkty dostępowe. Wyłączenie jednego z nich może przerwać dostęp do internetu lub zasobów lokalnych pomimo dalszej pracy routera.

Czy do jednego UPS można podłączyć router, przełącznik i serwer?

Jest to możliwe, jeżeli nie zostaną przekroczone parametry zasilacza, a czas podtrzymania odpowiada potrzebom. Trzeba uwzględnić rzeczywiste obciążenie, pobór urządzeń PoE oraz energię potrzebną na kontrolowane wyłączenie serwera. Przy większej instalacji rozdzielenie sprzętu na kilka UPS może ułatwić zarządzanie i ograniczyć skutki pojedynczej awarii.

Czy UPS zabezpiecza sieć przed przepięciem?

Zakres ochrony zależy od konstrukcji konkretnego urządzenia i sposobu wykonania instalacji elektrycznej. UPS nie zastępuje prawidłowego uziemienia ani zabezpieczeń w rozdzielnicy. Trzeba także pamiętać o przewodach wychodzących poza budynek, ponieważ zakłócenie może dotrzeć inną drogą niż przewód zasilający.

Dlaczego UPS działa podczas testu, ale nie utrzymuje sieci przy awarii?

Przyczyną może być zużyty akumulator, zbyt duże obciążenie albo pominięcie jednego z urządzeń na drodze sygnału. Krótki autotest nie zawsze potwierdza wymagany czas pracy pod pełnym obciążeniem. Potrzebny jest kontrolowany test obejmujący aktualną konfigurację oraz sprawdzenie komunikatów zapisanych przez urządzenie.

Czy po wymianie akumulatora potrzebna jest dodatkowa konfiguracja?

Zależy to od modelu UPS. Po wymianie trzeba sprawdzić rozpoznanie akumulatora, stan alarmów, wskazania oprogramowania i działanie komunikacji z serwerem. Następnie wykonuje się bezpieczny test podtrzymania. Sama informacja o naładowaniu nie potwierdza jeszcze, że procedura automatycznego zamknięcia systemów zadziała prawidłowo.

Plan podtrzymania powinien odpowiadać mapie sieci

Dobre zabezpieczenie zaczyna się od listy urządzeń i zależności między nimi. Trzeba wiedzieć, którędy biegnie sygnał operatora, który przełącznik zasila punkty dostępowe oraz jakie systemy wymagają kontrolowanego wyłączenia. Dopiero na tej podstawie dobiera się moc, czas pracy, sposób komunikacji i rozmieszczenie UPS.

Po rozbudowie sieci warto wrócić do tych ustaleń. Nowy przełącznik, dodatkowy punkt dostępowy albo serwer zmieniają obciążenie i mogą skrócić czas pracy. Zasilanie awaryjne pozostaje skuteczne wtedy, gdy jest regularnie testowane razem z urządzeniami, które ma rzeczywiście chronić.
