Wentylator i układ chłodzenia

Układ chłodzenia pracuje bez przerwy przez cały czas działania laptopa, więc jako jeden z pierwszych daje się we znaki, gdy zaczyna zawodzić. Objawy są rozpoznawalne: hałas, gorąca obudowa i spadek wydajności po kilkunastu minutach pracy.

Z czego się składa

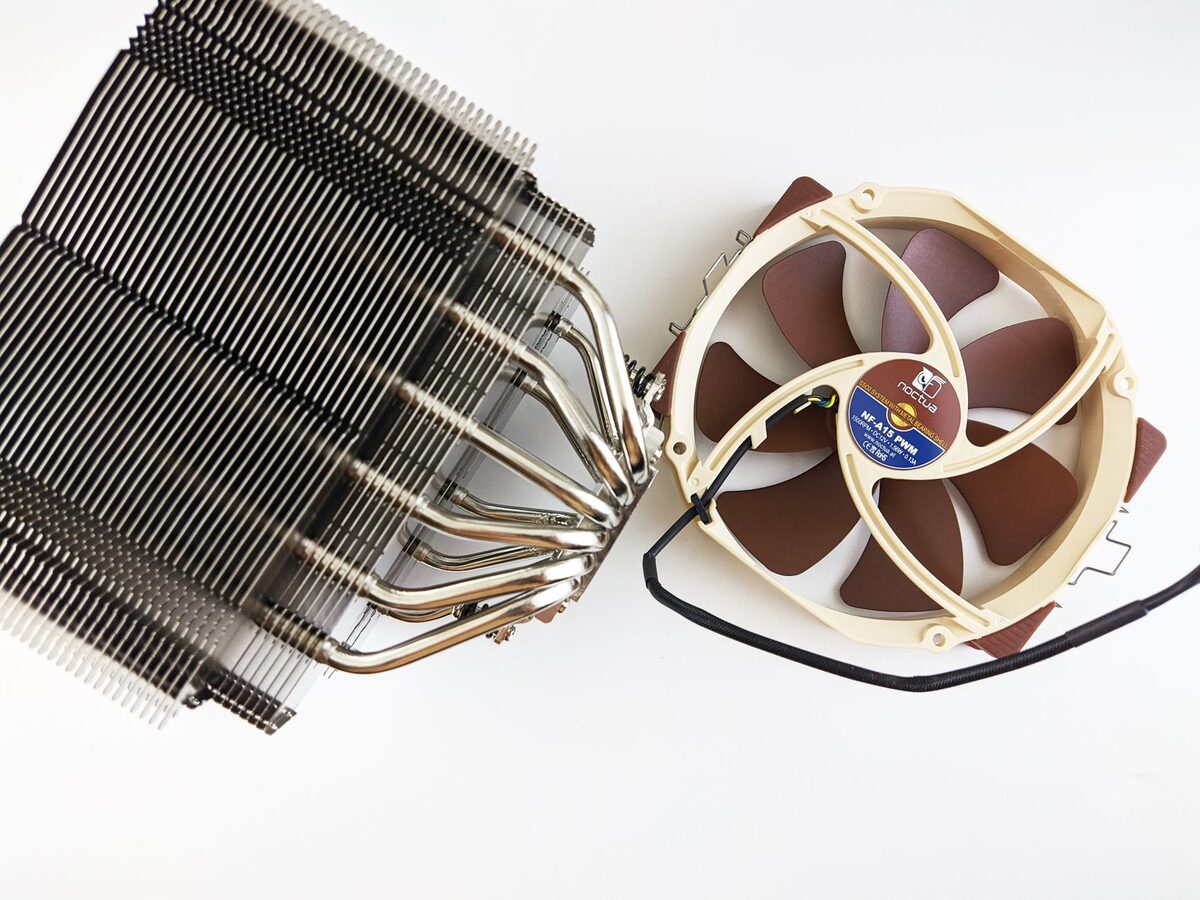

Ciepło odbiera od procesora i układu graficznego radiator — pakiet cienkich blaszek zwiększających powierzchnię oddawania ciepła — połączony z nimi ciepłowodami, czyli rurkami przenoszącymi ciepło na odległość. Powietrze przez radiator przetłacza wentylator. Między procesorem a radiatorem znajduje się pasta termoprzewodząca wypełniająca mikroskopijne nierówności.

Co zawodzi w praktyce

• Zapchany radiator — kurz zbity w filc odcina przepływ powietrza niemal całkowicie. Przyczyna w zdecydowanej większości zgłoszeń.
• Wyschnięta pasta — ciepło nie przechodzi z procesora na radiator.
• Zużyte łożysko wentylatora — hałas mechaniczny, obroty niższe niż powinny.
• Uszkodzony ciepłowód — rzadkie, ale spotykane po upadku; ciepło nie dociera do radiatora mimo drożności układu.

Co robimy

Czyścimy radiator i wentylator po rozłożeniu sprzętu, wymieniamy pastę termoprzewodzącą i pady termiczne, a następnie mierzymy temperatury pod obciążeniem. Porównanie wartości sprzed i po naprawie jest jedynym wiarygodnym potwierdzeniem, że problem zniknął.

Ile to trwa

Czyszczenie z wymianą pasty zamykamy z reguły w ciągu doby. Wymiana wentylatora zależy od dostępności części do modelu.

Jak często to robić

Przy laptopie domowym wystarcza zwykle raz na dwa–trzy lata. Sprzęt używany na dywanie, w zapylonym pomieszczeniu albo w domu ze zwierzętami wymaga czyszczenia częściej. Sygnałem jest wentylator głośny przy zwykłych czynnościach.

Różne objawy problemów z chłodzeniem

Awaria układu chłodzenia nie zawsze zaczyna się od wyraźnego hałasu. Pierwszym objawem może być okresowe zwalnianie laptopa podczas pracy z bardziej wymagającym programem. Procesor ogranicza wtedy swoją wydajność, aby zmniejszyć ilość wydzielanego ciepła. Zjawisko to nazywa się ograniczaniem termicznym, czyli automatycznym obniżaniem częstotliwości pracy podzespołu po osiągnięciu zbyt wysokiej temperatury.

Innym wariantem jest wentylator pracujący niemal bez przerwy na wysokich obrotach. Sam fakt jego działania nie oznacza jeszcze awarii. Niepokojąca jest sytuacja, w której intensywne chłodzenie utrzymuje się także przy niewielkim obciążeniu, na przykład podczas pisania dokumentu albo wyświetlania pulpitu. Przyczyną może być niedrożny radiator, zużyta pasta termoprzewodząca lub proces działający w tle i stale obciążający procesor. Dlatego przed rozebraniem laptopa sprawdzane jest również wykorzystanie podzespołów przez system.

Uszkodzone łożysko daje zwykle inny rodzaj dźwięku niż szybki przepływ powietrza. Mogą pojawić się terkotanie, szuranie, drgania albo cykliczne stukanie zmieniające się wraz z położeniem obudowy. Wentylator może też ruszać z opóźnieniem lub zatrzymywać się mimo rosnącej temperatury. Takiego objawu nie usuwa samo czyszczenie. Zużyty element wymaga wymiany na nową część dopasowaną do konkretnego modelu laptopa.

Zdarzają się również nagłe wyłączenia bez komunikatu. Mechanizm ochronny odcina wtedy zasilanie, aby ograniczyć ryzyko uszkodzenia przegrzanego podzespołu. Po ostygnięciu urządzenie może ponownie działać, co bywa mylnie uznawane za rozwiązanie problemu. Powtarzające się wyłączenia wymagają diagnostyki, ponieważ dalsze obciążanie sprzętu nie usuwa przyczyny i może wpływać na inne elementy płyty głównej.

Temperatura obudowy nie mówi wszystkiego

Ciepła obudowa może być prawidłowym skutkiem odprowadzania energii z procesora i układu graficznego. W wielu konstrukcjach fragment dolnej pokrywy albo przestrzeń nad klawiaturą uczestniczy w rozpraszaniu ciepła. Sama ocena dłonią nie pozwala więc ustalić, czy temperatura wewnętrzna jest bezpieczna. Znaczenie ma zachowanie sprzętu pod obciążeniem, prędkość wentylatora, przepływ powietrza oraz odczyty czujników.

Istotna jest także różnica między temperaturą w spoczynku a temperaturą podczas pracy. Pojedynczy odczyt wykonany tuż po uruchomieniu systemu może nie ujawnić niedrożnego radiatora. Problem staje się widoczny dopiero wtedy, gdy układ wytwarza więcej ciepła i nie potrafi go skutecznie odprowadzić. Z tego powodu test obejmuje kontrolowane obciążenie oraz obserwację, czy temperatura stabilizuje się, czy nadal rośnie.

Znaczenie ma również miejsce pomiaru. Procesor, układ graficzny i inne elementy mogą mieć oddzielne czujniki. Prawidłowy wynik jednego podzespołu nie wyklucza problemu z drugim. W laptopach wyposażonych w kilka źródeł ciepła jeden wspólny radiator może reagować inaczej zależnie od rodzaju wykonywanego zadania. Analiza musi więc odpowiadać konstrukcji konkretnego urządzenia.

Dlaczego samo przedmuchanie otworów nie wystarcza

Przedmuchiwanie laptopa od zewnątrz może przesunąć kurz w głąb obudowy, ale nie usuwa zwartej warstwy zebranej między wentylatorem a radiatorem. Taki osad często tworzy szczelną przeszkodę przypominającą filc. Bez rozłożenia układu nie widać jego grubości ani stanu łopatek wentylatora. Strumień powietrza skierowany w niewłaściwą stronę może dodatkowo rozrzucić zanieczyszczenia na płytę główną.

Błędem jest także rozpędzanie wentylatora sprężonym powietrzem. Łopatki mogą obracać się znacznie szybciej niż podczas normalnej pracy, co obciąża łożysko. Przy czyszczeniu wirnik powinien być zabezpieczony przed swobodnym obrotem. Bezpieczne usunięcie kurzu wymaga dostępu do obu stron radiatora i kontroli, czy kanał wylotowy pozostał drożny.

Odkurzacz domowy również nie jest właściwym narzędziem do pracy przy odsłoniętej elektronice. Nie zapewnia kontroli nad ładunkami elektrostatycznymi, które mogą być niebezpieczne dla delikatnych elementów. Ponadto zasysanie przez same otwory wentylacyjne zwykle nie wyciąga zbitego osadu. Widoczna poprawa może być krótkotrwała, jeżeli główna przeszkoda nadal znajduje się wewnątrz kanału chłodzenia.

Błędy podczas samodzielnej wymiany pasty

Wymiana pasty termoprzewodzącej wymaga prawidłowego demontażu radiatora. Śruby dociskające układ należy odkręcać i dokręcać we właściwej kolejności, aby nacisk rozkładał się równomiernie. Zbyt mocne dokręcenie może uszkodzić mocowanie, a zbyt słabe pozostawia szczelinę ograniczającą przekazywanie ciepła. Problemem bywa również przeoczenie przewodu wentylatora albo taśmy znajdującej się w pobliżu.

Nałożenie większej ilości pasty nie poprawia chłodzenia. Materiał ma wypełniać drobne nierówności między powierzchniami, a nie tworzyć grubą warstwę. Nadmiar może wypłynąć poza miejsce styku, natomiast zbyt mała ilość pozostawi niepokryte fragmenty. Przed aplikacją trzeba też dokładnie usunąć starą pastę z obu powierzchni bez zarysowania podstawy radiatora.

Pady termiczne, czyli elastyczne przekładki przewodzące ciepło z elementów nieprzylegających bezpośrednio do radiatora, nie powinny być zastępowane przypadkową warstwą pasty. Ich grubość wpływa na docisk całego układu. Zastosowanie niewłaściwego materiału może unieść radiator nad procesorem albo pozostawić inny podzespół bez kontaktu. Z tego powodu stan i ułożenie padów są sprawdzane podczas każdej ingerencji w chłodzenie.

Kiedy przyczyna leży poza układem chłodzenia

Głośna praca wentylatora może wynikać z wysokiego obciążenia generowanego przez oprogramowanie. Aktualizacja systemu, skanowanie zabezpieczeń, błąd sterownika albo niepożądany program mogą stale wykorzystywać procesor. Chłodzenie reaguje wtedy prawidłowo na zwiększoną ilość ciepła. Czyszczenie mechaniczne nie rozwiąże takiego przypadku, dlatego diagnostyka obejmuje sprawdzenie procesów uruchomionych w systemie.

Spadek wydajności nie zawsze oznacza przegrzewanie. Podobne objawy powoduje uszkodzony nośnik danych, zbyt mała ilość wolnej pamięci operacyjnej albo problemy z zasilaniem. Nośnik danych to element przechowujący system i pliki. Jeżeli działa nieprawidłowo, laptop może długo otwierać programy mimo poprawnych temperatur. Dopiero zestawienie wyników testów pozwala wskazać właściwą przyczynę.

Brak obrazu po uruchomieniu, samoczynny restart lub niestabilność pod obciążeniem mogą być również związane z płytą główną, pamięcią albo zasilaczem. Układ chłodzenia jest wtedy jednym z obszarów do sprawdzenia, lecz nie należy zakładać jego winy wyłącznie na podstawie gorącej obudowy. Rzetelna diagnoza oddziela objaw od źródła usterki.

Dodatkowe pytania o wentylator i chłodzenie

Czy podstawka chłodząca zastąpi czyszczenie?

Podstawka może poprawić dopływ powietrza do dolnych otworów obudowy, ale nie udrożni radiatora zatkanego od środka. Jeżeli przepływ przez wewnętrzny kanał jest ograniczony, dodatkowe wentylatory nie usuną zwartego osadu. Podstawka może być uzupełnieniem prawidłowo działającego chłodzenia, lecz nie naprawą uszkodzonego układu.

Czy wentylator powinien pracować przez cały czas?

Zależy to od konstrukcji laptopa, ustawionego trybu zasilania i aktualnego obciążenia. W niektórych urządzeniach wentylator zatrzymuje się przy niskiej temperaturze, a w innych obraca się wolno bez przerwy. Niepokój powinny wzbudzić wyraźna zmiana wcześniejszego zachowania, nietypowe dźwięki, brak reakcji na wzrost temperatury lub utrzymywanie maksymalnych obrotów bez widocznej przyczyny.

Czy można dalej pracować, gdy wentylator terkocze?

Terkotanie wskazuje zwykle na mechaniczne zużycie albo kontakt wirnika z zanieczyszczeniem. Wentylator może jeszcze działać, lecz jego wydajność bywa niestabilna i trudno przewidzieć moment zatrzymania. Należy ograniczyć obciążenie laptopa i przeprowadzić diagnostykę, zamiast zagłuszać dźwięk lub czekać na samoczynne ustąpienie objawu.

Czy do czyszczenia potrzebne jest hasło do systemu?

Do samego rozłożenia i oczyszczenia układu hasło nie jest potrzebne. Możemy o nie poprosić tylko wtedy, gdy bez uruchomienia konkretnego profilu nie da się odtworzyć zgłaszanego problemu lub wykonać koniecznego testu. Powód takiej prośby jest zawsze wyjaśniany. Temperatury można w wielu przypadkach zweryfikować bez dostępu do prywatnych plików.

Jak wygląda obsługa bez punktu przyjęć?

Sprzęt może zostać odebrany przez kierowcę i zwrócony po wykonaniu prac w trybie door-to-door. Diagnoza laptopa w tym trybie jest bezpłatna. Drugą możliwością jest wizyta serwisanta i wykonanie dostępnych czynności na miejscu; dojazd jest bezpłatny, natomiast praca serwisanta pozostaje płatna niezależnie od wyniku. Przy naprawie laptopa bezpłatny laptop zastępczy jest dostępny bez kaucji i bez limitu czasowego.

Po czym poznać, że chłodzenie znowu działa prawidłowo

Po zakończeniu prac liczy się nie tylko cichszy wentylator. Laptop powinien zachowywać stabilną wydajność podczas dłuższego obciążenia, a temperatura musi reagować prawidłowo na zmianę intensywności pracy. Sprawdzany jest również wylot powietrza, praca wirnika i poprawność montażu całego układu. Dopiero łączny wynik tych kontroli potwierdza, że ciepło jest skutecznie odbierane i odprowadzane z obudowy.

Jeżeli wymieniana jest część, stosujemy wyłącznie nowy element. Naprawa może zostać objęta gwarancją do 12 miesięcy. W razie reklamacji zgłoszenie jest obsługiwane poza kolejnością, a na czas ponownej naprawy laptopa również przysługuje bezpłatny sprzęt zastępczy. Celem nie jest chwilowe uciszenie wentylatora, lecz przywrócenie stabilnej pracy całego toru odprowadzania ciepła.
